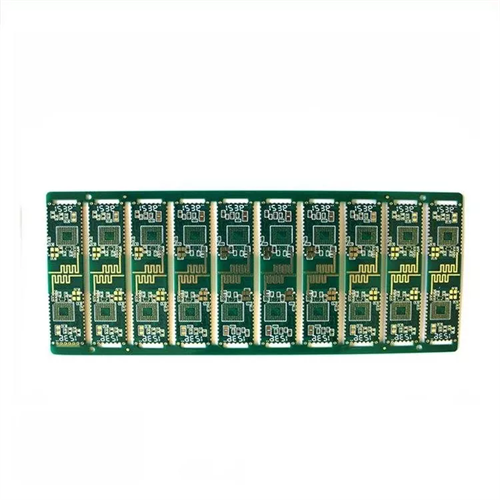

Placa de circuito flex

A placa de circuito Flex é uma inovação revolucionária na tecnologia da placa de circuito. Como o nome indica, é uma placa de circuito impresso que foi projetado para flexionar, dobrar e torcer sem quebrar ou perder sua forma. Essa flexibilidade o torna perfeito para uso em dispositivos que exigem ajustes de design para funcionar corretamente.

A placa de circuito Flex é fabricada usando materiais de alta qualidade que a tornam altamente durável e resiliente. Pode suportar o estresse mecânico, térmico e químico, o que a torna a solução perfeita para ambientes difíceis. A placa de circuito também pode lidar com sinais de alta frequência e pode ser usada em uma ampla gama de aplicações, como dispositivos eletrônicos de consumo, aeroespacial, militar e dispositivos médicos.

A placa de circuito Flex é incrivelmente fina, o que a torna adequada para uso em dispositivos que requerem projetos compactos. Também é leve, o que reduz o peso geral do dispositivo, facilitando o transporte. A placa de circuito Flex é altamente personalizável, com opções como opções de combinação de unilateral, dupla face, várias camadas e rígidas.

A PCB de 4 camadas fornecida pela Hoshineo LCD-Tech, ou seja, a placa de circuito impressa em quatro camadas (PCB), é feita de quatro camadas de fibra de vidro ou outros materiais isolantes, e essas camadas são conectadas através de canais condutores. Normalmente, consiste em uma camada superior, duas camadas internas e uma camada inferior para rotear sinais elétricos e conectar componentes eletrônicos.

Especificação de PCB de 4 camadas Hoshineo LCD-Tech:

Contagem de camadas (L)	4 camadas	Espessura de cobre (oz)	140um (4oz)
Tamanho do painel de produção (mm)	≤483*623mm	Largura/espaço de linha	3/3mil
Espessura do núcleo (mm)	0.05	Ranta de arco de orifício AR	≤10: 1
Espessura dietricada (mm)	≧ 0,005	Vareira	0,60%
BGA Pad Pitch (mm)	≧ 0,4	SMT Pitch (mm)	≧ 0,5
Regisvation de máscara de solda (mm)	± 0,038	Controle de impedância Tolerância	± 8%
Folga da camada interna	≧ 20 µm	Tratamento de superfície	Hasl (chumbo e chumbo), plating/enig, osp

Hoshineo LCD-TECH 4-camadas PCB Recursos e funções

Estrutura laminada: Uma estrutura típica de pilha de PCB de 4 camadas inclui uma camada de sinal superior, uma camada interna 1, uma camada interna 2 e uma camada de sinal inferior. Essa estrutura fornece mais flexibilidade e complexidade no design do circuito.

Canal condutor: através do orifício para conectar diferentes camadas do circuito para obter transmissão de sinal e interconexão de componentes.

Seleção de material: a fibra de vidro ou outros materiais isolantes são geralmente usados ​​como substrato, e a superfície é coberta com folha de cobre para fiação.

Transmissão de sinal: A principal função do PCB de 4 camadas é atuar como um meio para transmissão de sinal entre componentes eletrônicos e conectar os vários componentes através da fiação para alcançar a função do circuito.

Distribuição de energia: A camada interna pode ser usada como uma camada de energia (VCC) para fornecer uma fonte de alimentação estável ao circuito.

Proteção ao solo: A camada interna também pode atuar como uma camada de terra (GND), fornecendo proteção do solo para o circuito, estabilizando o sinal e impedindo a interferência.

Detalhes de PCB de 4 camadas Hoshineo LCD-Tech

Embalagem e envio

Para garantir melhor a segurança de seus bens, serão fornecidos serviços profissionais, ambientalmente amigáveis, convenientes e eficientes de embalagem.
