Este guia o ajudará a entender rapidamente as placas PCB.

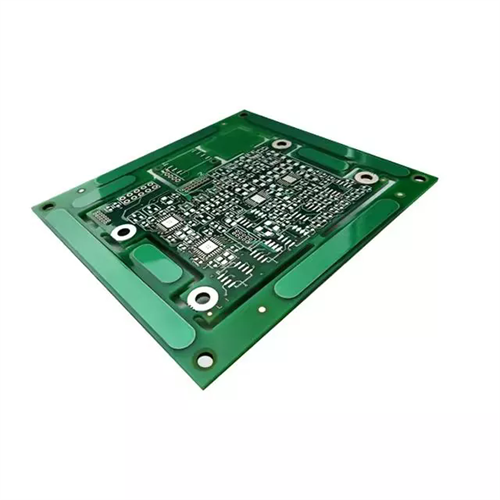

A PCB, também conhecida como placa de circuito, é um importante componente eletrônico.

1. As placas de circuito tradicionais são feitas imprimindo o diagrama e o layout do circuito usando um método fotorresistente, daí o nome placa de circuito impresso. Atualmente, a maioria das placas de circuito são revestidas com um fotorresistente anexado (laminado ou revestimento), que é então exposto e revelado antes que a placa de circuito possa ser gravada.

2. As placas de circuito são classificadas em placas de face única, dupla face e multicamadas. No mais básicoPCB, os componentes estão concentrados de um lado e os fios estão concentrados do outro lado; este tipo de PCB é chamado de placa unilateral. Uma placa dupla-face possui traços de cobre em ambos os lados e as linhas entre as duas camadas podem ser conectadas através de vias para formar a conexão de rede necessária. Uma placa multicamadas refere-se a uma placa de circuito impresso com três ou mais camadas de padrões condutores separadas por materiais isolantes e laminadas juntas, com os padrões condutores interligados conforme necessário.

3. Uma placa de circuito consiste principalmente em placas de solda, vias, orifícios de montagem, fios, componentes, conectores, enchimentos e limites elétricos. As principais funções de cada componente são as seguintes:
