Recursos de divisor de laser de PCB

Os componentes da placa são laser, galvanômetro/espelho de foco, motor linear, sistema de controle, sistema de controle industrial, sistema de sucção de poeira, sistema de refrigeração, plataforma de estabilização de mármore e gabinete.

Laser

Os lasers selecionados de acordo com os materiais doPCBsubstrato são diferentes. Para detalhes, consulte "". O laser é o núcleo e a estabilidade do laser determina diretamente o efeito e a eficiência do processamento e garante a qualidade do produto. Portanto, geralmente usamos lasers importados, como IPG, SP, AOW, PI, etc. Os recursos não são apenas estáveis, mas também caros. Os custos a laser representam um terço do custo de todo o dispositivo e ainda mais fontes de luz. O laser é o componente central mais caro da máquina de corte e divisão a laser de PCB.

Cabeça de corte (galvanômetro / espelho de foco)

Dependendo do material a ser cortado, a escolha da cabeça do processamento é diferente. Por exemplo, o PCB de substrato de alumínio de corte usa o espelho de foco da Prest e o material epóxi de corte usa galvanômetro. As principais marcas importadas são CTI, Scanlab, Raylase e assim por diante. A cabeça de processamento também é o dispositivo principal e é uma garantia eficaz para eficiência e precisão de alta velocidade. Quase todos os dispositivos importados são usados ​​no mercado, e o preço não é naturalmente barato.

Motor linear

O motor linear é uma garantia eficaz para o processamento da máquina de corte a laser dentro da PCB. Quanto maior a largura do processamento, maior o motor linear é usado e o preço natural é mais caro. Como a faixa de varredura única do galvanômetro é relativamente pequena, a emenda do motor linear é usada. A precisão do motor linear afeta diretamente a precisão da emenda. Se você deseja garantir a precisão dentro de 3 microns, só pode usar motores importados, como Taiwan. Na prata e assim por diante. Embora o motor linear doméstico também tenha aparecido muitas falhas, ele pode ser considerado no caso de baixos requisitos de precisão, mas no geral é sempre insatisfatório. O preço dos motores lineares é perdendo apenas o preço dos lasers e é um componente importante.

Sistema de controle de software

Um dispositivo não é fácil de usar, além da estabilidade do hardware, o sistema de controle de software é a modalidade mais intuitiva. A função de software é obter compatibilidade de todas as funções e pode ser uma operação infalível, pode controlar, editar e ser compatível com várias interfaces de hardware. Os parâmetros de processo desejados podem ser operados diretamente no software, que é seu núcleo, se um controle de software geralmente estiver preso, e a incompatibilidade não apenas afeta o desempenho do dispositivo, mas também afeta a produção industrial normal. Portanto, um sistema de controle de alta qualidade é um importante produto central após anos de experiência e software acumulados de equipamentos desenvolvidos pelo cliente.

Outros dispositivos

Qualquer dispositivo doCorte a laser de PCBE a máquina dividida é indispensável, assim como o princípio do barril de madeira. Nenhuma placa pode ser preenchida com água; portanto, o computador industrial, o coletor de poeira, a máquina de resfriamento, o gabinete, a plataforma estável, eles também são indispensáveis. Comparado com os dispositivos principais acima, esses dispositivos também podem ser substituídos por dispositivos domésticos, portanto o preço é relativamente barato.

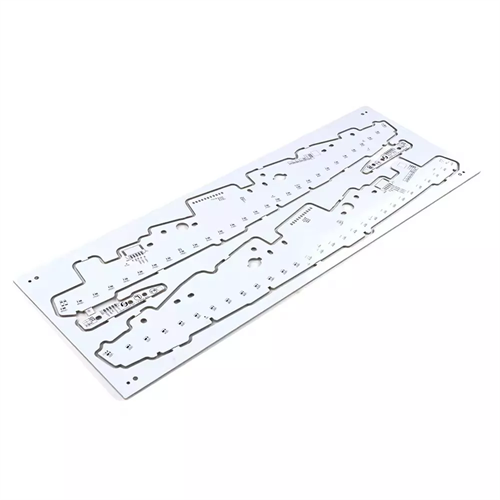

Os métodos de corte e sub-embarque de PCB são vários. Seja sub-lança manual, sub-lixo ou processamento de faca, causará certos danos ou deformação à própria placa de circuito. A borda de borda é grave e há poeira, especialmente na soldagem. As desvantagens do modo de processamento tradicional na placa PCB do componente são expostas. A aparência da máquina de corte a laser de PCB e uma máquina de divisão a laser de PCB trouxe o evangelho para a indústria, processamento sem contato, bom efeito de processamento, nenhuma rebarba na borda, sem danos, sem deformação.
